熱力噴霧除氧器

一、概述
    “亨利”氣體溶解定律指出：水中溶解的氧氣氣體與其在液面上的妥壓力成正比(同時與水的溫度有關)隨著水溫升高，水中氣體的溶解度就降低。當水溫達到沸點時，水就不再具有溶解氣體的能力，此時水面上的蒸汽壓力與外界壓力相等，氣體分壓力為零，水中就不能溶解氣體。本除氧器據此原理，將水霧化并通過特殊的填料，與蒸汽充分接觸加熱至104℃，將溶解氣體由水中逸出。

二、主要工芝參數
    工作壓力及溫度：0.02Mpa 104℃
    軟水壓力及溫度：0.2Mpa  >20℃
    蒸汽壓力及溫度：0.33Mpa 145℃
    正常出水含氧量：0.04～0.1mg/L
    安全閥起跳壓力：0.06Mpa

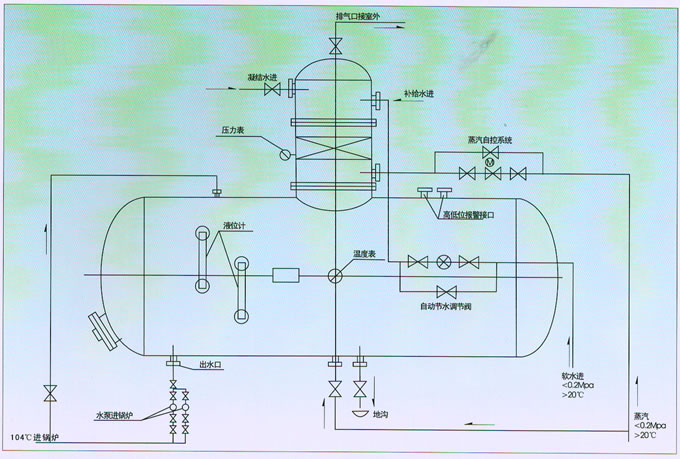

三、AX除氧器外型圖

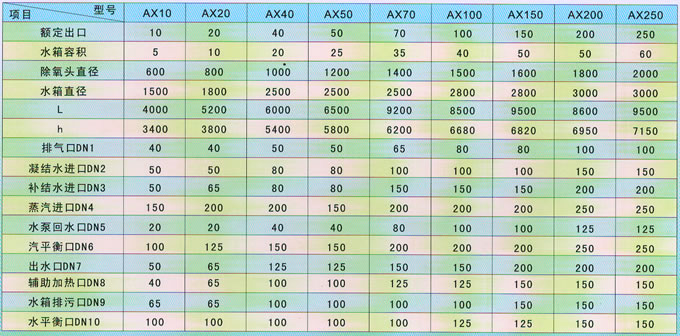

四、AX除氧器性能參數表

使用說明

1、高位布置除氧器
(1)首先將壓力表、溫度表、安全閥(起跳壓力0.06郵a)及其他控制儀表進行校驗，合格為止。
(2)啟動軟水泵，由軟水旁路閥進水，待除氧器水箱液位正常后停泵，開啟二次蒸汽水箱水溫達100℃。
(3)開啟除氧器頭頂部排氣閥(四分之一到二分之一開度)，分別將軟水和蒸汽旁通手動閥門開啟，當溢流水封溢水且水溫達104。c時，開啟出水閥，同時啟動鍋爐給水泵。  (如鍋爐尚未運行，則給水可全部回流除氧水箱，循環試驗)
(4)以上手動操作經檢查一切正常之后，可轉換到自動操作。
(5)設備停用時應盡存水、檢查內部、定期清洗和內部刷汽包漆。

2、低位布置除氧器
(1)本設備必須配用機械委上海工業鍋爐研究所研制的CYG型鍋爐給水泵(低位除氧專用)。注毒：該泵的安裝、調試、使用、維修必須嚴格按照蕪湖工業泵廠的圖紙和安裝說明書進行。
(2)首先將壓力表、溫度表、安全閥(起跳壓力O.06Mpa)及其他控制儀表校驗合格。
(3)啟動軟水泵，由手動旁路閥進軟水，待除氧水箱液位正常后停泵，開啟二次蒸汽閥使水箱水溫為95℃。
(4)開啟除氧頭頂部排氧閥(二分之一開度)，分別將手動旁路閥打開進蒸汽，同時開啟軟水泵。(如鍋爐尚未運行，則給水可全部回流除氧水箱，循環試驗)
(5)以上手動操作經檢查一切正常之后，可將軟水和蒸汽的自動調節閥投入使用。
(6)當自動調節閥運轉正常后，即可使鍋爐給水投入正常運行。
(7)除氧器停用時間放盡水箱內部存水，并且進行檢查和清洗所有部件。
(8)除氧頭及除氧水箱內部防銹漆如有剝落，應及時清理，并且重新刷汽包漆。
